Beschrijving

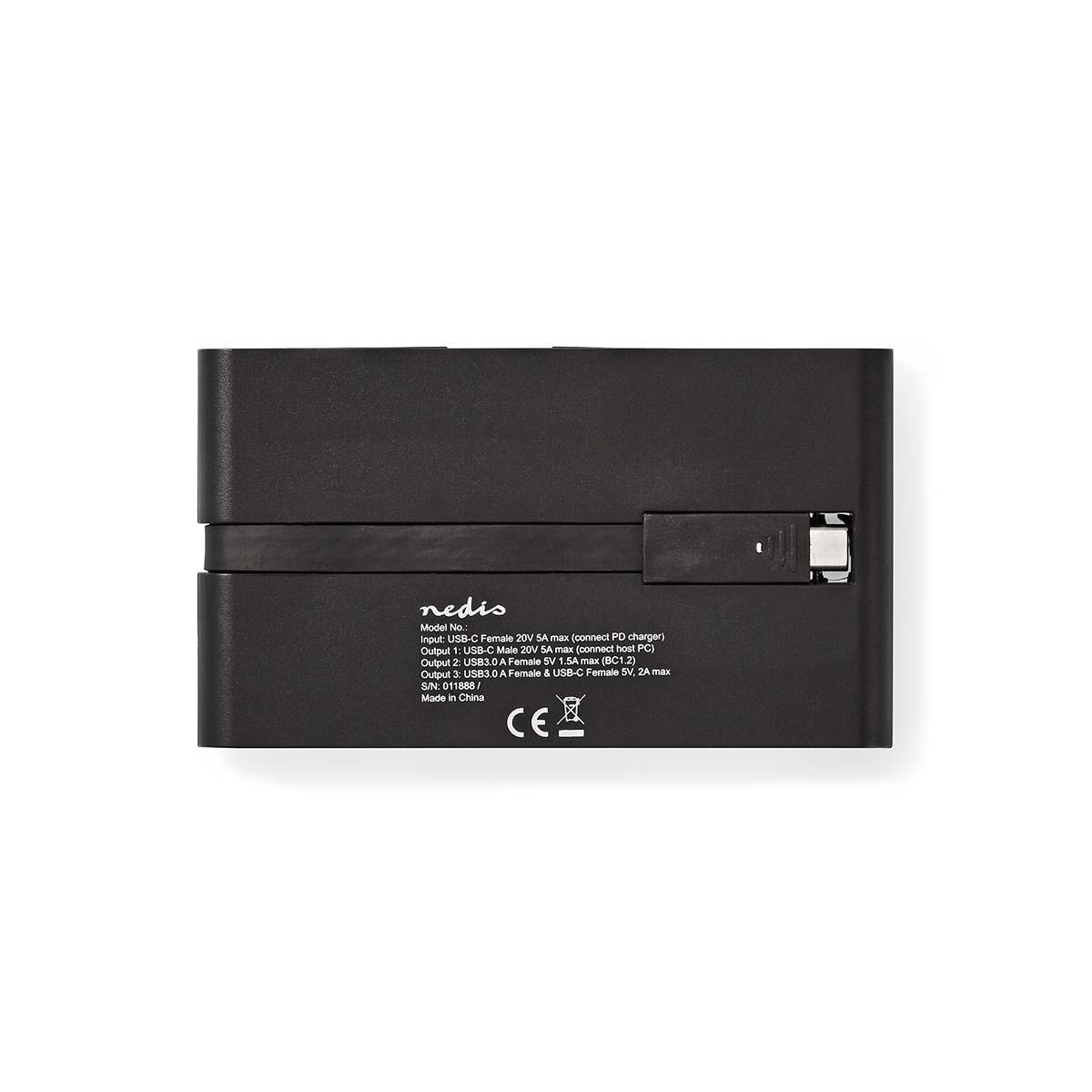

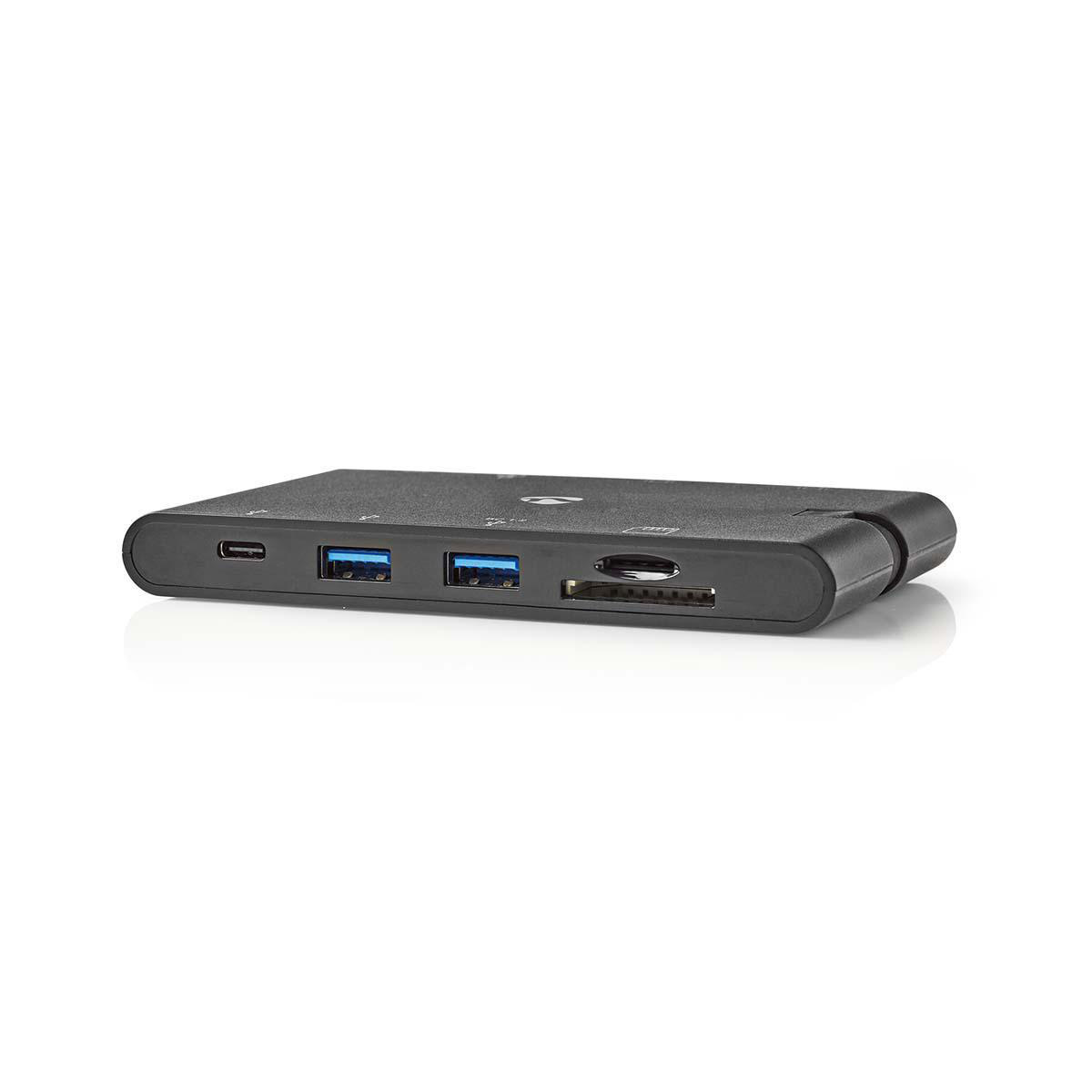

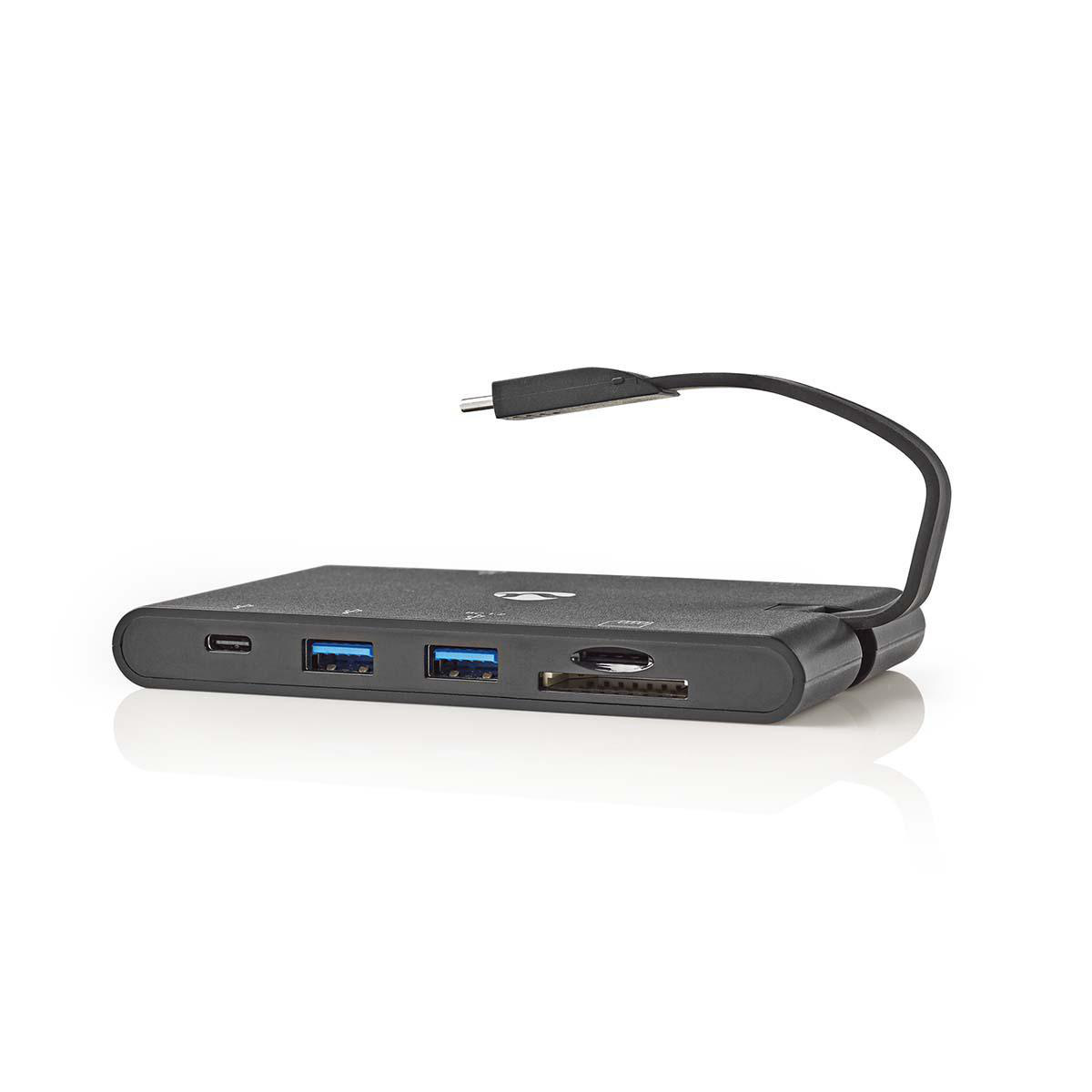

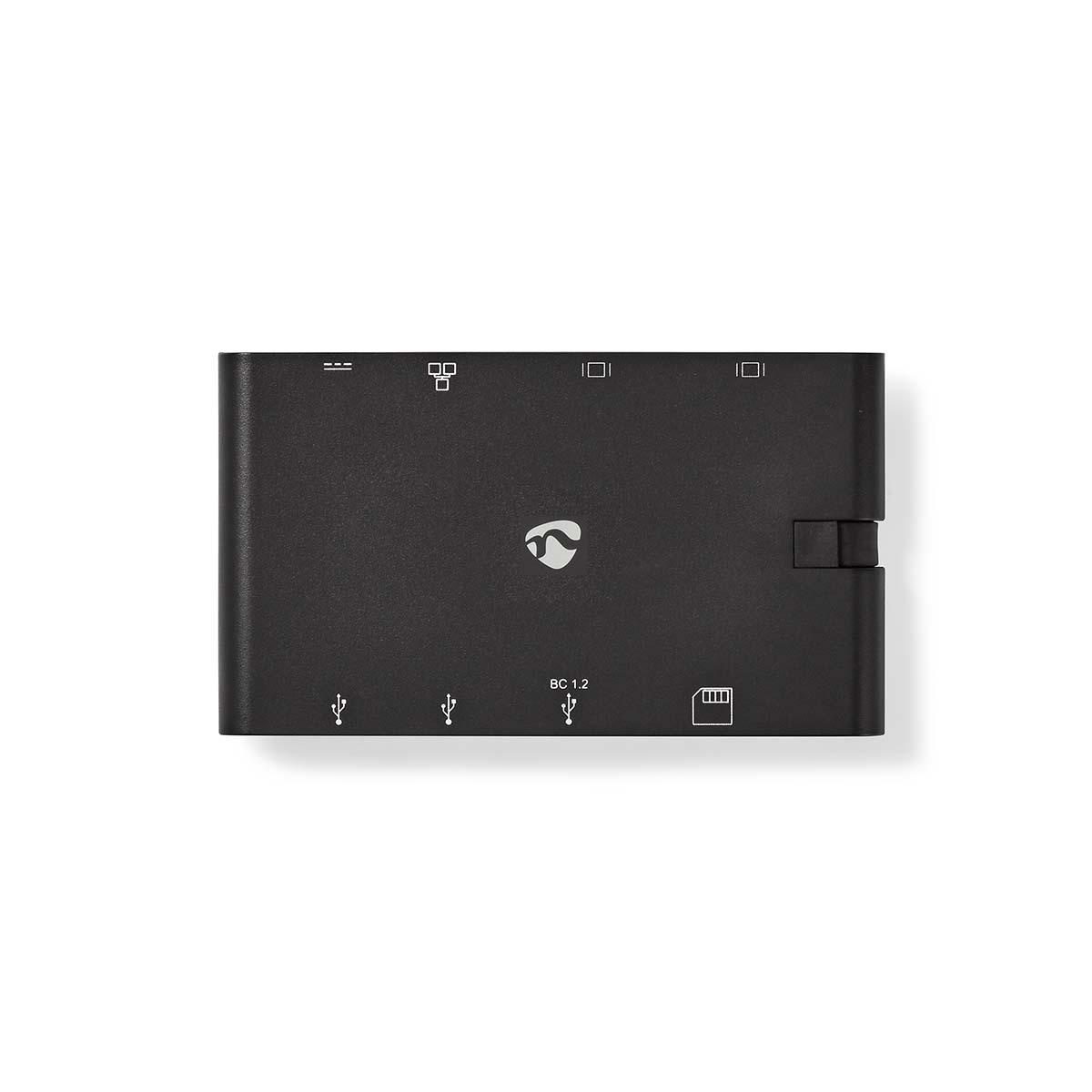

Nedis USB-C naar HDMI, VGA, RJ45, USB-A en USB-C docking station met DP Alt Mode
Gebruik dit multi-port docking station om een computer, notebook, smartphone of ander apparaat met USB type C uitgang uit te breiden met een HDMI poort, VGA poort, 2 USB-A datapoorten, 1 USB-C datapoort en 1 USB-C laadpoort.

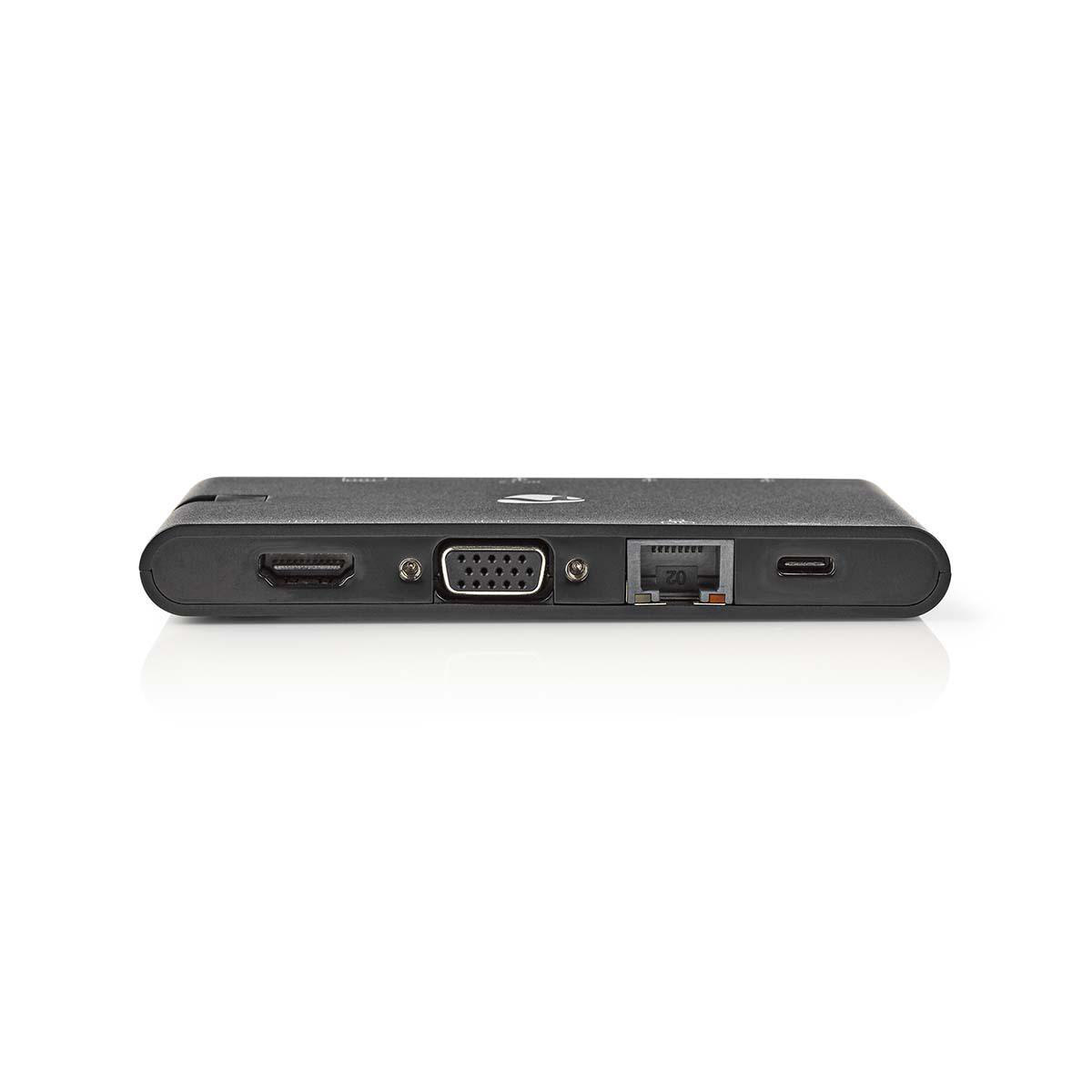

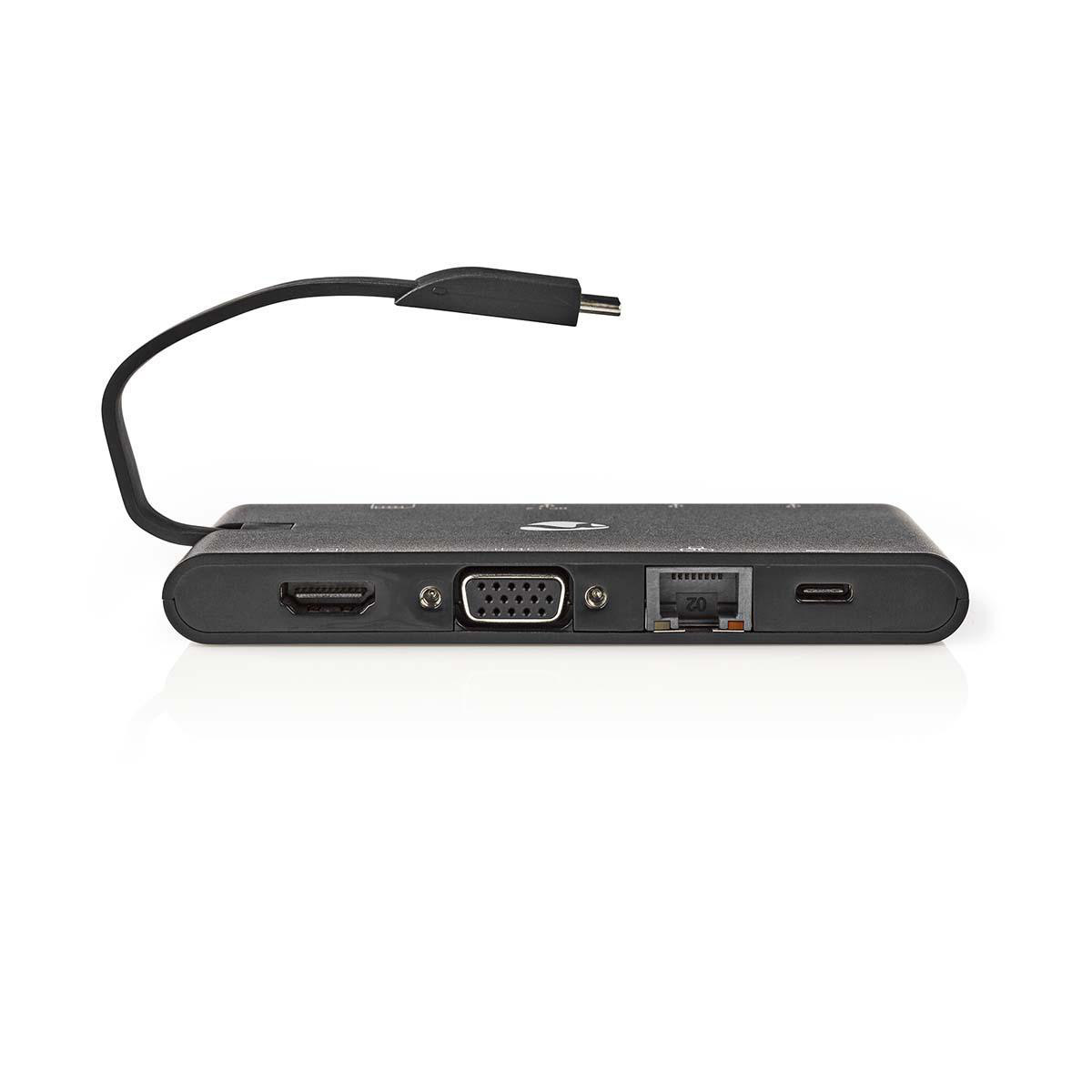

HDMI en VGA aansluiting
Deze multiport dock kunt u gebruiken voor het aansluiten van een extern HDMI of VGA scherm. U kunt deze adapter gebruiken voor resoluties tot 1920 x 1200 @ 60 Hz bij VGA, en 3840 x 2160 @ 30 Hz bij HDMI.
Gigabit Ethernet LAN aansluiting
Gebruik de Ethernet LAN RJ45 aansluiting om uw USB-C apparaat via een internetkabel aan te sluiten op uw netwerk. Deze adapter volgt de USB3.0 specificatie en is geschikt voor data snelheden tot 1000 Mbps (1 Gb/s).
USB-C laadpoort
Via de USB-C aansluiting op de adapter kunt u uw USB-C apparaat opladen. Verbind met deze poort een lader met een vermogen van maximaal 100 W (Power Delivery Profile 5: 20V / 5A). De poort is niet geschikt als datapoort.

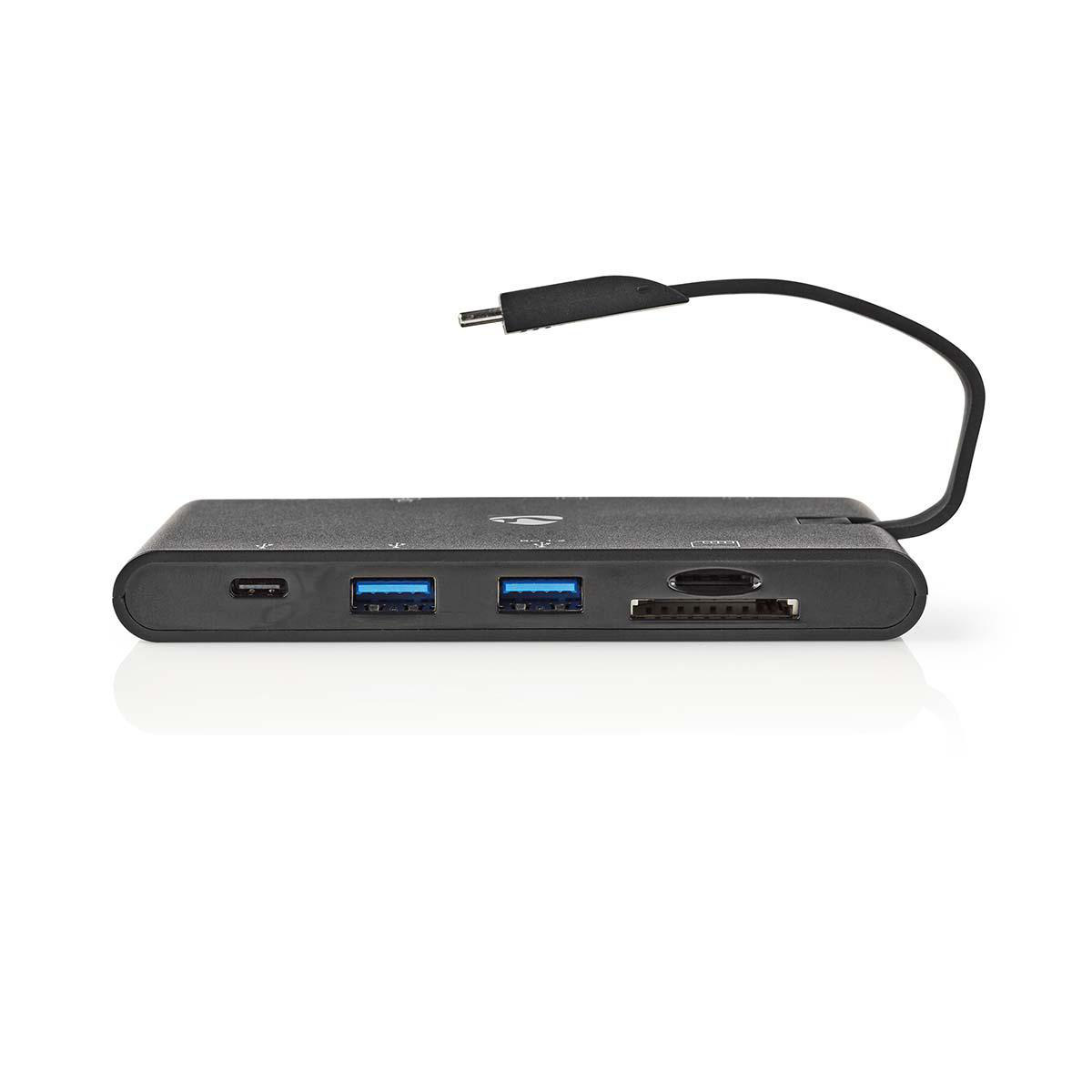

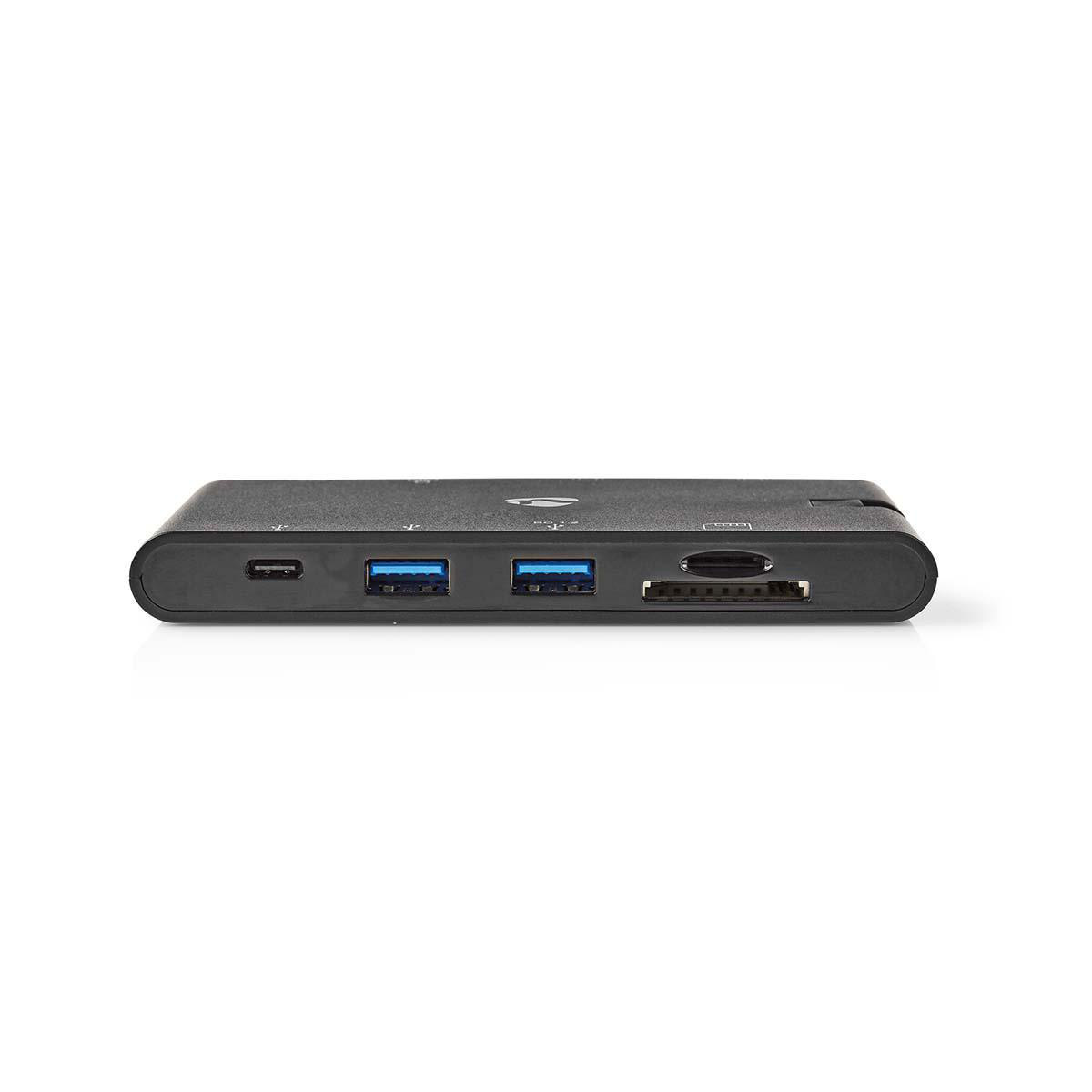

Hub met 2x USB-A en 1x USB-C datapoort
Deze adapter beschikt over een hub met 2 USB-A datapoorten en 1 USB-C datapoort. Hierop kunt u USB (rand)apparaten en accessoires aansluiten. De USB-A poort volgt de USB3.1 Gen 1 specificaties (maximaal 5 Gb/s). Ook kunt u een portable apparaat, zoals bijvoorbeeld een smartphone, snel opladen dankzij Battery Charging v1.2.
Battery Charging v1.2 (BC1.2) specificatie
Het USB Implementers Forum (USB-IF) heeft de Battery Charging v1.2 specificatie geïntroduceerd waardoor het mogelijk wordt om tot 1,5A aan stroom te gebruiken om apparaten op te laden.
Hoe werkt BC1.2?
Een USB poort levert een vaste stroomsterkte, tenzij een apparaat een nadrukkelijke vraag stelt voor meer stroom. Doordat fabrikanten in veel gevallen apparaten niet uitgerust hebben met de juiste specificaties, wordt er niet juist gecommuniceerd tussen poort en op te laden apparaat en wordt een apparaat minder snel geladen dan waar het toe in staat is. Hier grijpt BC1.2 in door deze communicatie wel tot stand te brengen waardoor continu tot maximaal 1,5A aan stroom geleverd kan worden.
Compatibel met DisplayPort Alternate Mode (DP Alt Mode)
Deze adapter beschikt over een chipset, die het mogelijk maakt om niet-USB signalen (USB Alternate Modes) te transporteren over de USB-C aansluiting. DisplayPort Alternate Mode, afgekort als DP Alt Mode, is zo’n alternatief signaal wat het mogelijk maakt om video signalen uit te sturen via de USB-C poort. Hierdoor kunt u dus een TV, monitor of projector aansluiten op de USB-C poort.
Compatibel met Thunderbolt 3
Deze adapter is volledig compatibel met Thunderbolt 3 poorten, waardoor u met deze adapter een TV, projector of monitor kunt aansluiten op uw apparaat met Thunderbolt 3 uitgang.
Ondersteunt mijn apparaat video over USB-C?
Niet elk apparaat ondersteunt video over USB-C. Vooral bij smartphones is dit niet standaard en geldt dit vrijwel alleen voor de topmodellen, ook wel flagships genoemd. Controleer daarom via onderstaande link of uw apparaat genoemd wordt in de lijsten:
USB Type-C
De USB-C connector is de nieuwste USB connector, speciaal gemaakt om meer data en meer vermogen door een relatief kleine connector te sturen. Het compacte formaat maakt deze aansluiting ideaal voor portable apparaten. De USB-C connector is zo gemaakt dat deze altijd in de aansluiting past. U hoeft dus niet meer te kijken hoe u de connector erin steekt.
Specificaties Nedis USB-C naar HDMI, VGA, RJ45, USB-A en USB-C docking station met DP Alt Mode
- connectoren: USB-C (mannelijk) – HDMI, VGA, RJ45, 2x USB-A, en 2x USB-C (vrouwelijk)
- signaalrichting: USB-C > HDMI en VGA
- voor doorgave van audio- en videosignalen (audio alleen bij HDMI)
- geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (VGA) en 3840 x 2160 @ 30 Hz (HDMI)
- volgt de USB3.0 Super Speed / USB3.1 Super Speed+ specificaties
- volgt de HDMI 1.4 specificaties (HDMI High Speed Met Ethernet)
- CAT6 (Gigabit, 10/100/1000 Mbit/s) / 250 MHz
- laadspecificatie: Power Delivery Profile 4: max. 20V / 5A*
- USB3.1 Gen 1 USB type A en USB type C data poorten (maximaal 5 Gb/s)
- 1 USB-A poort met Battery Charging v1.2**
- compatibel met DisplayPort Alternate Mode (DP Alt Mode)
- compatibel met apparaten met Thunderbolt 3 uitgang
- chipset: ja (type niet bekend)
- American Wire Gauge: niet bekend
- aders: niet bekend
- VGA aansluiting met schroefingangen
- OS independent / Besturingssysteem onafhankelijk
- Plug & Play
- busgevoed: voeding via USB-C poort
- extra USB-C aansluiting voor het opladen van uw apparaat
- diameter kabel: niet bekend
- uitvoering: adapter met kabel
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
*USB Power Delivery Profiles
In 2012, toen apparaten die meer dan 7,5W aan stroom nodig hadden verkrijgbaar kwamen, zijn er 5 Power Delivery profielen vastgesteld. Deze profielen geven aan of een kabel, lader of accessoire geschikt is voor laden op een hoger vermogen. Sinds de komst van USB3.1, waarbij ook bij sommige apparaten de laadspanning hoger is dan 5V, is het extra belangrijk om te controleren of het profiel van kabel overeenkomt met de laadeisen van uw apparaten. Alle profielen zijn compatibel met lagere profielen, dus een kabel, lader of accessoire die profiel 5 ondersteunt, is automatisch compatibel met alle andere profielen. Onderstaand een overzicht van de verschillende profielen:
Power Delivery Profiles:
- Profile 1: 5V/1A (5W), 5V/2A (10W) en 5V/3A (15W)
- Profile 2: 9V/2A (18W) en 12V/1,5A (18W)
- Profile 3: 12V/3A (36W)
- Profile 4: 20V/3A (60W)
- Profile 5: 12V/5A (60W) en 20V/5A (100W)
**Battery Charging v1.2 (BC1.2) specificatie
Het USB Implementers Forum (USB-IF) heeft de Battery Charging v1.2 specificatie geïntroduceerd waardoor het mogelijk wordt om tot 1,5A aan stroom te gebruiken om apparaten op te laden.
Hoe werkt BC1.2?
Een USB poort levert een vaste stroomsterkte, tenzij een apparaat een nadrukkelijke vraag stelt voor meer stroom. Doordat fabrikanten in veel gevallen apparaten niet uitgerust hebben met de juiste specificaties, wordt er niet juist gecommuniceerd tussen poort en op te laden apparaat en wordt een apparaat minder snel geladen dan waar het toe in staat is. Hier grijpt BC1.2 in door deze communicatie wel tot stand te brengen waardoor continu tot maximaal 1,5A aan stroom geleverd kan worden.
Dit artikel is o.a. te gebruiken met:
- Apple MacBook Pro – 15-inch (2018)
- Apple MacBook Pro – 13-inch (2018 – met 4 Thunderbolt poorten)
- Apple MacBook Pro – 15-inch (2017)
- Apple MacBook Pro – 13-inch (2017 – met 2 Thunderbolt poorten)
- Apple MacBook Pro – 13-inch (2017 – met 4 Thunderbolt poorten)
- Apple MacBook Pro – 15-inch (2016)
- Apple MacBook Pro – 13-inch (2016 – met 2 Thunderbolt poorten)
- Apple MacBook Pro – 13-inch (2016 – met 4 Thunderbolt poorten)
- Apple MacBook Air (Retina) – 13-inch (2018)
- Apple MacBook Retina – 12-inch (2017)
- Apple MacBook Retina – 12-inch (Early 2016)
- Apple MacBook Retina – 12-inch (Early 2015)
- Apple MacBook Pro Retina – 12-inch (Early 2015)
Welk model MacBook heb ik?
Er zijn verschillende manieren om te achterhalen welk model MacBook u precies heeft.
- 1. Kies ‘Over deze Mac’ in het menu Apple linksboven in het scherm. Klik daarna op ‘systeemoverzicht’. U ziet dan, wanneer u OS X Lion (10.7) of nieuwe gebruikt als besturingssysteem, een scherm met de specificaties van uw MacBook. Onder de versie van het besturingssysteem staat het type MacBook wat u heeft, gevolgd door de schermmaat en het modeljaar.
- 2. Wanneer u het serienummer van uw MacBook heeft, kunt u deze ook invullen op de Apple website. Klik hier om naar de Technische Specificaties pagina van Apple te gaan en klik vervolgens op ‘Zoek op product’. Vul hier het serienummer in en klik op ‘zoek’. U ziet vervolgens welk model bij dit serienummer hoort.
