Beschrijving

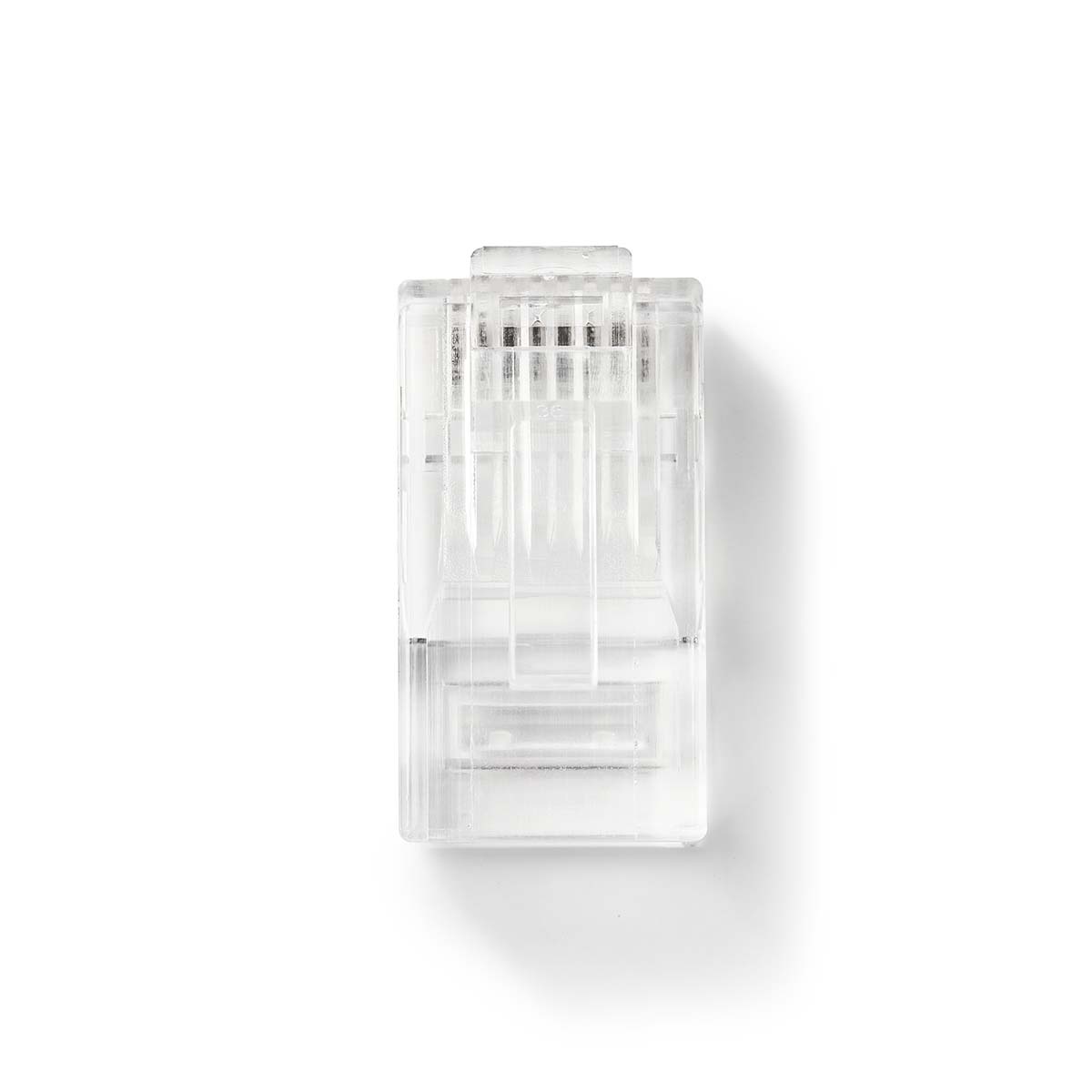

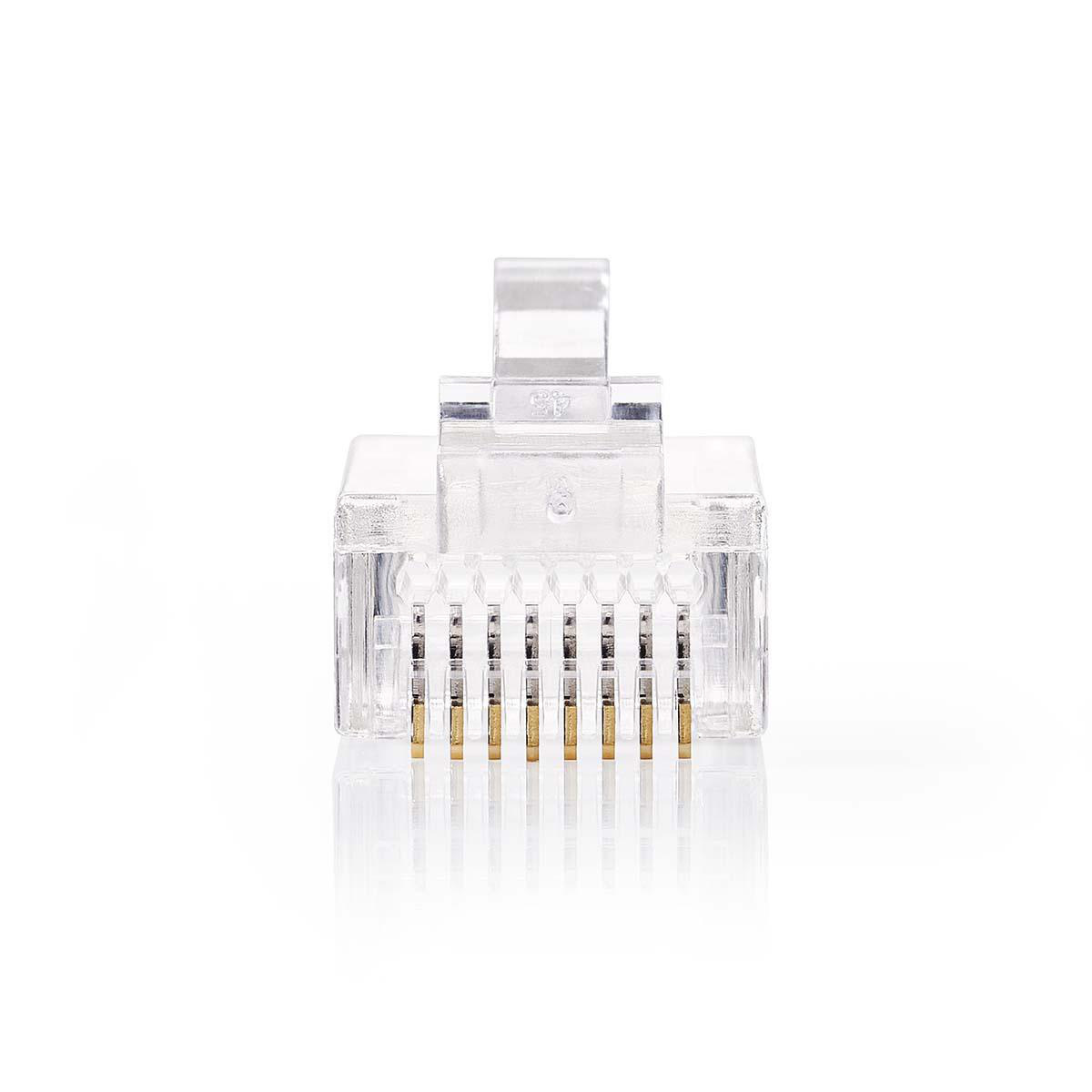

Gebruik deze RJ-45 krimpconnectoren om uw netwerkkabel te voorzien van connectoren. Dankzij doorsteekmontage eenvoudig te bevestigen.
Specificaties
- connector: RJ45 (mannelijk)
- ethernet-versie: CAT5e (Gigabit Ethernet, 10/100/1000 Mbit/s)
- maximale bandbreedte: 100 MHz
- afscherming: nee (UTP)
- aderdikte: min. 28 AWG / max. 26 AWG
- aderopbouw: flexibele aders (stranded)
- materiaal: PVC
- levering omvat: 10 connectoren
- conform: RoHS
- kleur: transparant
- garantie: 2 jaar
Connector met doorsteekmontage
Deze connectoren zijn zeer gebruiksvriendelijk en maken het eenvoudig om een connector op juiste wijze aan de kabel te bevestigen. Het werkt als volgt:
- plaats eerst een huls over de kabel en strip daarna de kabel (ca. 5 cm)
- haal de getwiste aderparen uit elkaar zodat u 8 losse draden over houdt, leg deze op de juiste volgorde en schuif deze tegelijk in de connector

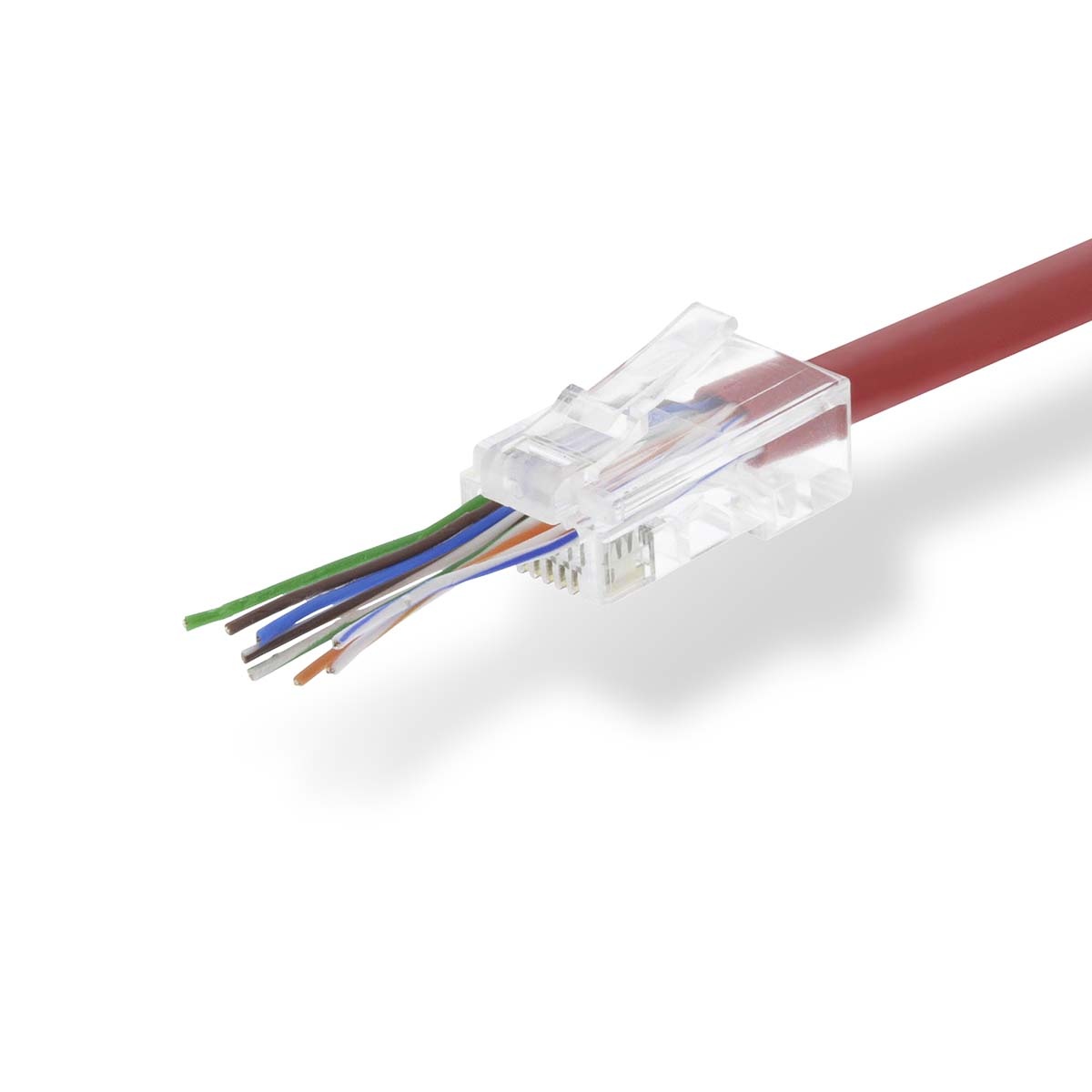

- voer de kabels helemaal door de connector zodat ze er aan de voorzijde weer uitkomen en zorg dat de buitenmantel van de kabel vrijwel aansluit op de connector
- krimp de connector nu met een krimptang

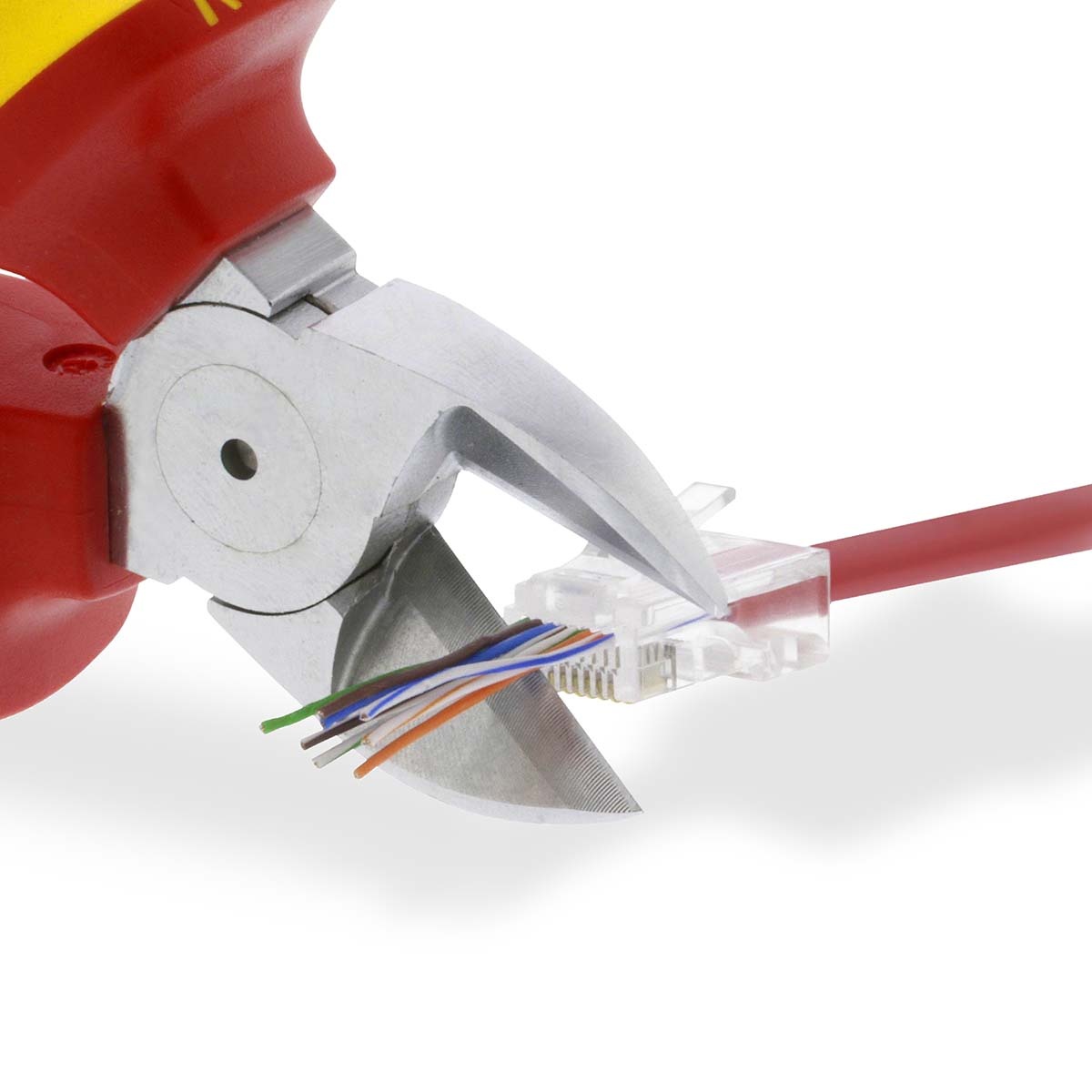

- gebruik nu een scherp mes om de uitstekende kabels aan de voorzijde af te snijden
- plaats de huls over de connector en de connector is klaar voor gebruik
Tip! Krimptang voor connectoren met doorsteekmontage
Er is nu ook een krimptang voor connectoren met doorsteekmontage. Deze snijdt automatisch bij het krimpen van de connector de uitstekende kabel aan de voorzijde van de connector af.

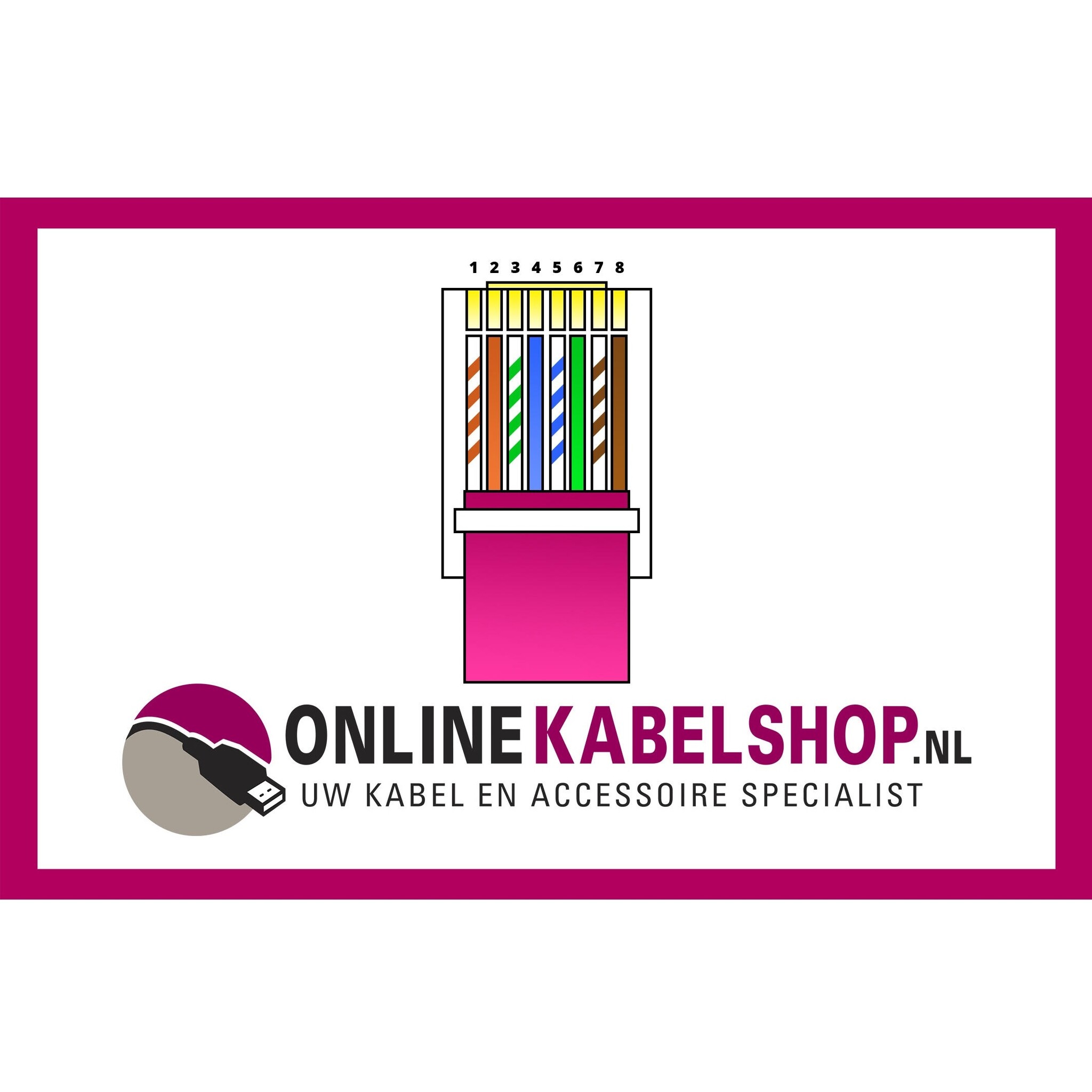

EIA/TIA-568A en EIA/TIA-568B
Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos.
