Beschrijving
Gebruik deze kabel om een apparaat of accessoire met SMA aansluiting te verbinden met een apparaat of accessoire met SMA connector. Ook kunt u deze kabel gebruiken om een kabel te verlengen. Hierdoor kunt u de afstand naar uw antenne vergroten. Deze kabel kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Specificaties

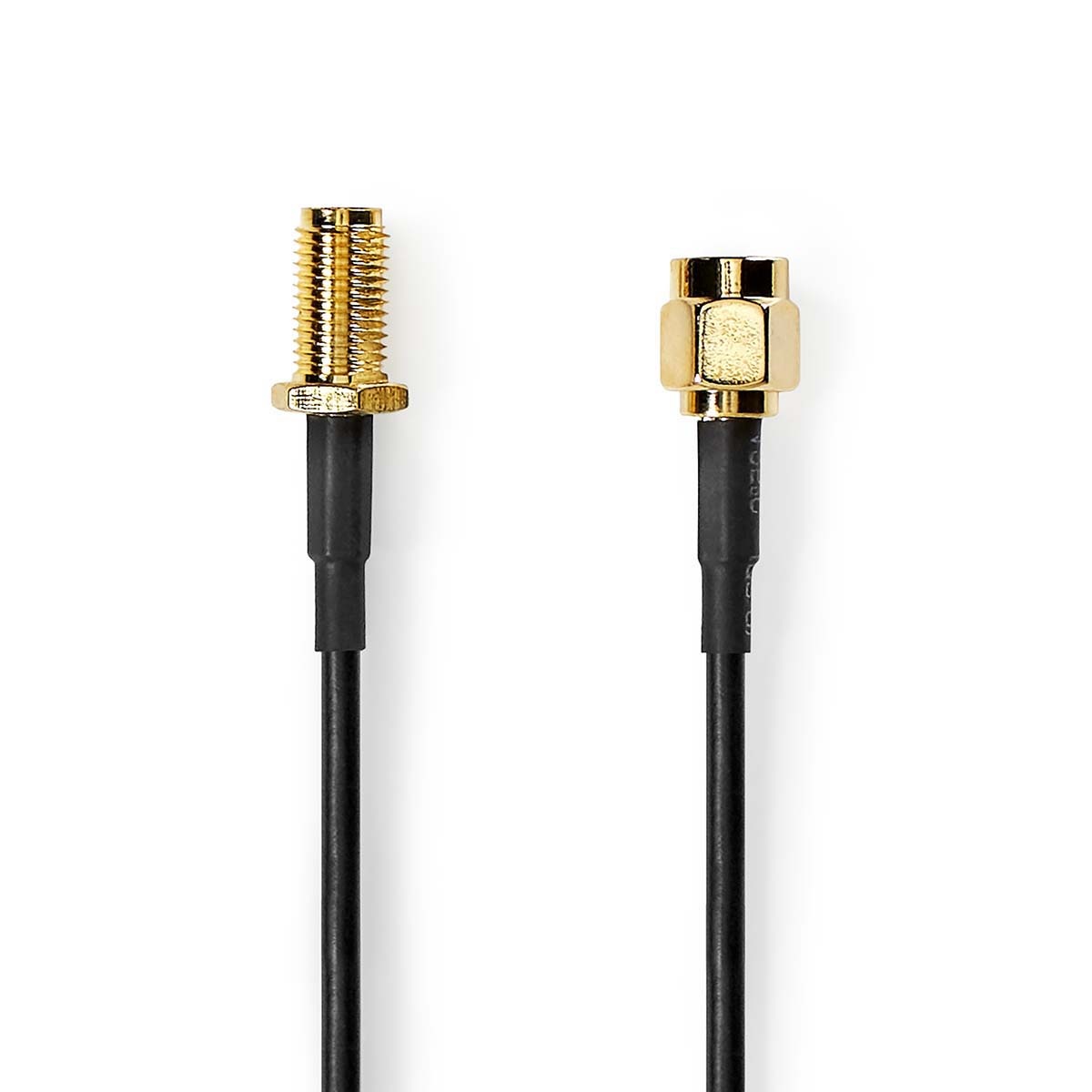

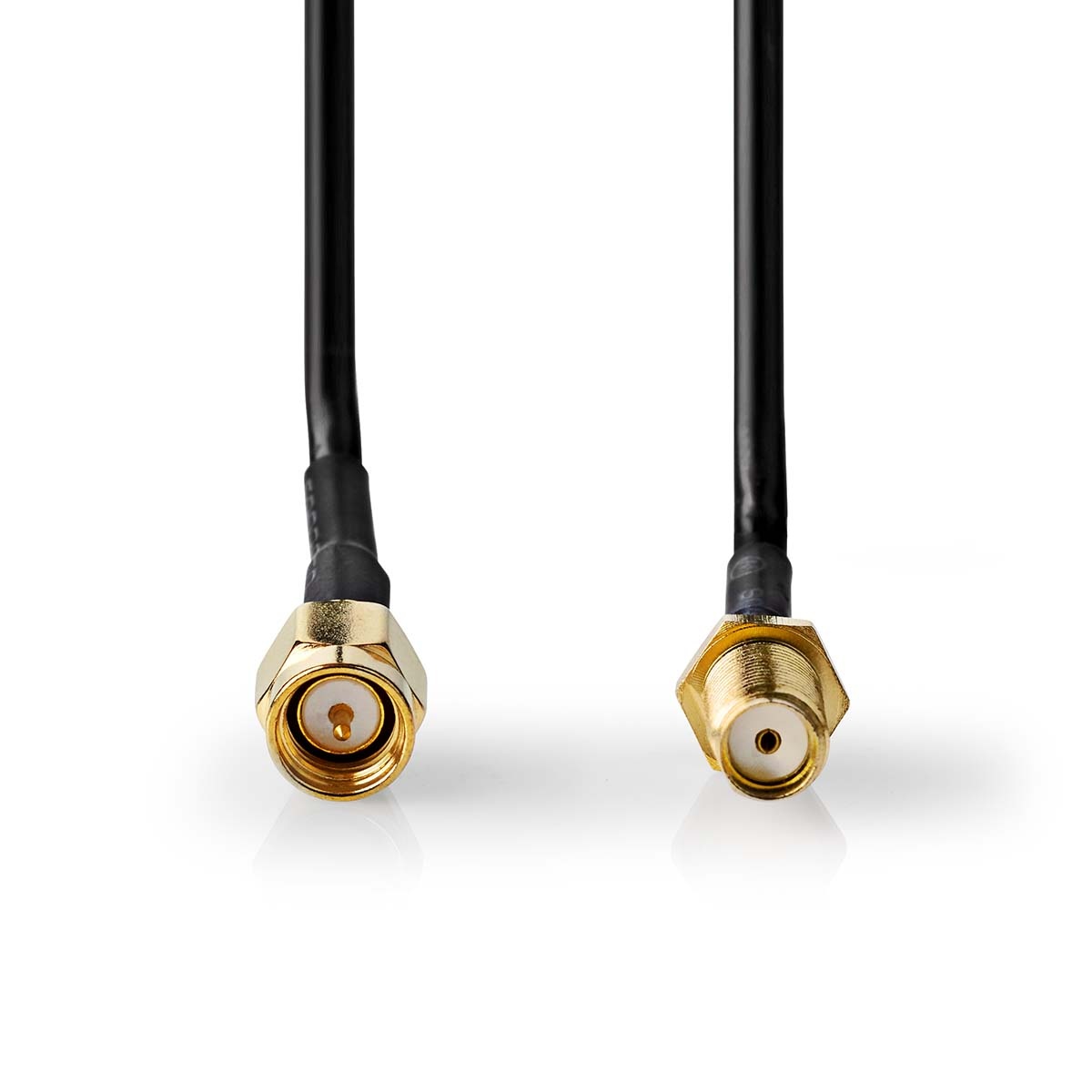

- connectoren: SMA (mannelijk) – SMA (vrouwelijk)
- uitvoering connectoren: recht
- type kabel: RG-174
- aders: koper (7x 0,16 mm)
- impedantie: 50 Ohm
- kabelmantel: PVC
- contacten: verguld
- afscherming: ja
- diameter kabel: 2,8 mm
- levering omvat 1 kabel
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
RG kabels
Veel coaxkabels hebben een RG (Radio Guide) code. Deze code staat voor de specificaties van de kabel. Er zijn vele verschillende soorten RG-kabels, meestal ontwikkeld voor militaire doeleinden. Na RG komt het (meestal) 2 of 3 cijferige nummer, gevolgd door (meestal) een extra letter.
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren ’60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

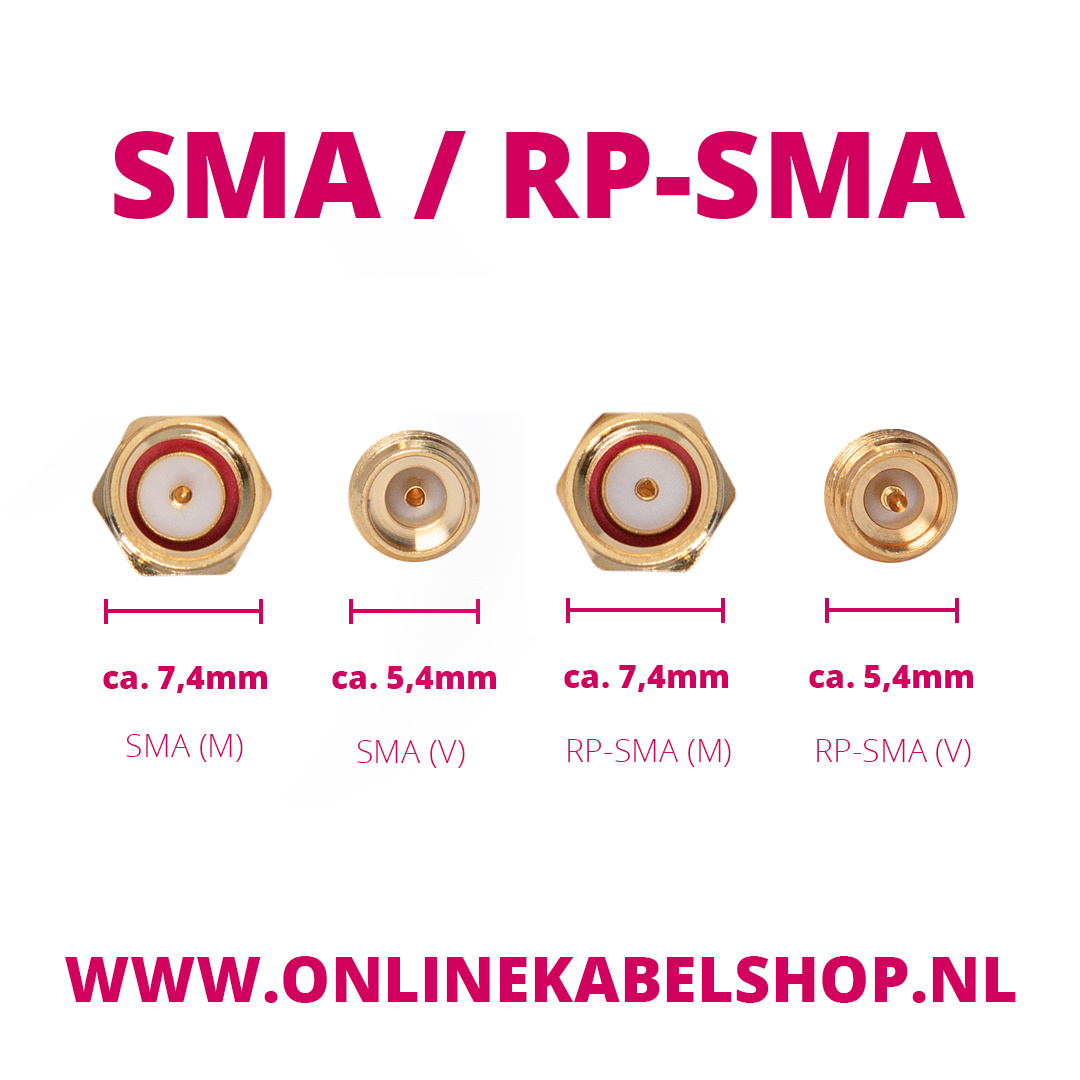

In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
